LEHK-2顯示控制器簡介
LEHK-2是用于諸如數據和視頻投影機、LCD監視器、背投電視等高端數字顯示的IC集成顯示控制器。同LEHK-1相比，LEHK-2更增強了圖像處理能力和兼容性。Liesegang電子的Triple-VTM算法在保留圖象細節的同時進行了掃描變換和電子縮放而使圖像無鋸齒狀毛邊和閃爍現象。提供用戶所需的高分辯率的屏顯菜單自動輸入信號檢測、畫中畫、自動梯形校正等多種先進功能。
特點：
圖形輸入,·48/24比特RGB輸入, 設有帶外部鎖相環（PLL）的標準模數轉換（ADC）接口,· 自動檢測帶有復合同步、分立同步、綠同步的逐行和隔行掃描的圖象格式, 像素頻率最高為300MHZ，即允許處理UXGA（1600×1200）或HDTV（1920×1080）的圖象信號
視頻輸入
· 8/16（24）比特色差亮度信號輸入, 設有支持標準視頻解碼器的標準接口, 設有對NTSC、PAL、SECAM和非標準視頻信號的可編程接口顯示輸出, 24比特RGB接口, 像素頻率可達150MHZ, 設有可編程同步信號發生器, 具有分辯率最高為UXGA（1600×1200），支持LCD、DLP和其他顯示系統的RGB
接口變換
· 獨立的水平和垂直處理方式與鏡頭移動式的變換類似; 通過使用含有Liesegang電子的Triple-VTM算法的多級濾波器，保證了圖像邊緣的清晰幀變換; 外部兩幀圖象緩沖器，允許無縫的幀變換; 對緩沖器進行全CPU的讀寫用于圖像分析和生成測試圖象
逐行掃描
· 帶運動補償?shù)闹鹦袙呙枰曨l信號顯示技術; Liesegang電子的Triple-V逐行掃描算法保留了圖象的細節
屏幕顯示菜單（OSD）
· 柔性的高分辯率全功能的OSD
· OSD將用256種顏色和半透明模式
· 用硬件支持菜單發生和功能顯示
特殊功能
· 畫中畫（PIP）
· 數字梯形校正
· Cb、Cr伽瑪校正
· 對LCD顯示無閃爍
· PS2和ADB總線（蘋果機總稱Apple-Desktop-Bus）接口
IC技術指標：
· 256PBGA封裝
· 3.3V供電電壓
· 需要3個外部16Mbit/64Mbit(100-166MHZ根據最大輸入輸出格式確定)SDRAM（16bit字節）

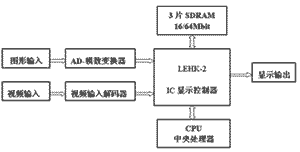

應用框圖：
· 設有CPU的外接口（5V）
設計支持：
LEHK-2顯示控制器用于Liesegang ddv-1111ultra投影機，我們提供：
· 完整的投影機
· 帶有LEHK-2、CPU、ADC和視頻解碼器的應用板卡
· 免費駐留的軟件（已燒錄好的軟件程序）
· 技術資料和通過FAES的全方位服務
LEHK-2顯示控制IC應用示意圖 |
