[ 投影之窗消息 ]
在近日舉行的“CEATEC JAPAN 2006”上，JVC展示了新開發的厚27cm背投電視的光學系統“輕薄功能光學引擎（Slim Function Optical Engine）”。
通過在光學系統中嵌入凹面鏡，先聚光再投射光線，實現了超薄設計。

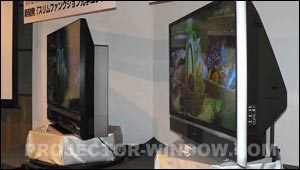

目前，這款產品有望于2007初投產并上市。這款58英寸背投電視的光學系統機采用了獨特的凹面鏡設計，配備0.7英寸1920×1080液晶元件。與56英寸的現有型號產品相比，新產品的超薄性大幅提高。
|
|
利用凹面鏡增大視角
MD（micro display，微顯示器）方式的背投電視通常將屏幕下方的光學引擎投向的映像反射到背面鏡片后，再投影到屏幕上。照這種方式推進超薄化設計，光學引擎最終將會進入光路，甚至可能無法完全容納于機殼之中，因而存在極限。在實現超薄化設計的光學系統中，通常采用偏置方式和凸面鏡2種方法。但偏置方式需要采用光學設計難度較高的廣角透鏡，而使用凸面鏡的方式則存在著屏幕下方胯腰部位會增大的缺點。
JVC此次開發的方法先利用凹面鏡對來自投射透鏡的光束進行聚光，而后再利用平面鏡進行反射。通過對光束進行聚光，實現了不僅光學引擎不會進入光路，而且胯腰部位不會增大的光學系統。
利用此光學系統，實現了約138度的廣角光學系統，相當于過去的1.5倍。在60英寸級背投電視中將縱深尺寸由過去的47cm縮小到了27cm。即使相當于現有50～70英寸的光學系統，基本上也能實現27cm的縱深尺寸。胯腰部位的高度未變，背面鏡片的面積縮小到了過去的1/4。
由于能夠通過光學引擎上直徑約5cm的孔，將聚光后的光束照射出去，因此與大開口的現有光學引擎相比，外部光線很少會侵入光學引擎，由此提高了對比度，同時灰塵侵入光學引擎的機會會更少。光線被凹面鏡反射后，畫質通常略有下降，但此次完成的設計則克服了這一點。
與現有光學系統相比，盡管增加了凹面鏡，但通過光學引擎的小型化、背面鏡片的小型化，以及普通折射型屏幕的使用等能夠降低成本。另外，通過對凹面鏡的形狀進行調整，可以采用射出成形法進行生產。
將提出平坦的背面設計方案
由于此光學系統的成功開發，JVC將提出一種采用平坦背面的全新背投電視設計方案。將不在背面設計端子板、排氣口和突起物，而是能夠緊貼或者直接裝在墻壁上使用。為了散熱，等離子和液晶電視必須與墻壁保持一定的間隔。而新的背投電視設計則能夠“緊貼墻壁”。另外，根據它尺寸雖大但重量較輕的特點，還準備提出壁掛電視的概念。計劃首先在北美上市。北美市場2005年共銷售約300萬臺背投電視。2006年每月銷售都超過了上年同期，強調了MD方式的背投電視需求仍將繼續擴大。
資料來源：日經BP社
|
