傳媒集團新媒體中心管理著央視各頻道、全國各省衛視頻道、廣東省、廣州市各地方頻道的ＩＰＴＶ電視節目在全省的網絡電視用戶中傳播。TV中心實際要接入中央電視臺各頻道、全國各省衛視頻道、廣東廣州地方頻道等幾百路標清、高清IPTV組播信號，還有多路普清、超清手機電視組播信號。監控中心的操作人員可以監看到每一路ＩＰＴＶ信號音視頻是否正常，是否插播了不良廣告和反動宣傳信息等等，從而保證節目的安全播出。
.

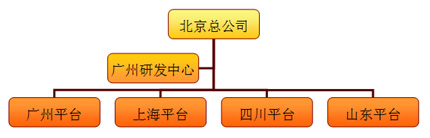

企業優勢
威視訊達是一家多媒體信息領域的高科技企業。一直致力于視頻顯示技術和網絡流媒體技術相結合的產品技術應用和產品開發。威視訊達現已構建完成面向展覽展示應用、指揮調度應用的5大產品線：顯示系列
拼接融合處理器、GlobalVisionTM系列IP流音視頻交互產品、SAC系列智能控制產品、AXD系列3D立體顯示平臺、DLP系列數字燈。
企業成立之初設立了獨立于銷售體系的專職研發中心，實現研發儲備和銷售應用拓展并行發展策略，截至2012年公司人員規模突破80人。
系統設計

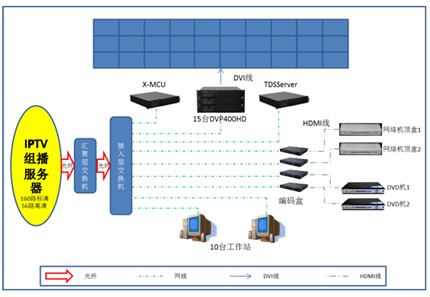

通過多次和甲方的溝通了解，做出系統的設計，正面顯示為3X10
46寸高清液晶拼接，為了保證性能足夠單屏最多開16個標清窗口，整墻最多480個標清窗口，用15臺DVP400HD作為輸出顯示，每臺驅動兩塊液晶屏，可以開窗、漫游、疊加、顯示同一畫面，也可以顯示不同畫面。用MCU同步主機同步15臺DVP400HD播放，GlobalVisionTM統一視訊管理平臺進行處理信號傳輸和圖像顯示功能。整個系統可以按照需求全天24小時、一年365天全天連續工作，所以整個統一視訊平臺具有高可靠性、高穩定性等特點，可以保證系統常年連續正常運行。
兩邊各做四塊４６寸液晶電視，用于獨立顯示其他新媒體信息如手機電視、移動電視、地鐵電視等。大屏兩側的手機電視、移動電視、地鐵電視、網絡電視、融合平臺、愛天氣等其他新媒體信號也通過編碼盒將其信號轉換成ＩＰ碼流送入網絡供輸出顯示控制節點采集開窗展示。
操作平臺的ＰＣ均接入了其生產網絡，其全部的用戶數據，如：網絡電視開戶數、各地區收視率、某節目的點播率等等由其應用軟件展示在ＰＣ桌面，大屏系統將對應ＰＣ桌面抓取在大屏開窗顯示。
系統布局說明
a. 輸入采集控制節點；分別是用編碼盒進行編碼及通過網絡直接向組播服務器請求IPTV流媒體信號。編碼盒將信號轉換為網絡信號，能保證數據的保密性，能解決安全問題。
b. 輸出顯示控制節點；顯示用拼接器。能實現開窗同步、漫游疊加、操作簡潔。
c. 核心管理控制平臺；統一管理、一鍵操作信號切換。
系統核心設備
DVP400HD
系統輸出節點，支持模擬（RGB）和數字(DVI)信號輸出。最大單通道分辨率1920*1200。輸入/輸出接口通過網絡形式擴展，接口能力受限于網絡帶寬，支持任意規模的拼接顯示墻，可以任意級聯可實現256通道輸出。
IPscreen采集
網絡視頻采集插件，需要一根網線可以將PC信號通過軟件采集輸出給大屏節點。最高支持1080P/60幀計算機桌面圖像采集。支持采集圖像等比例壓縮，圖像信息呈現不受損，最大采集帶寬
8M。
RGBEH-HD
單路DVI-D視頻采集編碼器，支持1路DVI-D視頻信號實時轉換為網絡視頻信號。最高支持1920 X
1200的分辨率，輸入和輸出信號為純數字視頻信號，這些信號在網絡環境下可以實現長距離傳輸而不受損。RGBEH-HD通過標準的六類網線就可以和GlobalvisionTM視頻管理平臺進行連接。
系統特點
4.1網絡拼接功能
基于VISIONNET IP流管理機制基礎上DVP系列拼接器。均采用了威視訊達自主開發的網絡拼接同步技術，實現網絡節點拼接形式下播放高速動態視頻時，圖像整齊、流暢，不存在圖像撕裂現象。
4.2無限拼接擴展
在DLP或DID拼接的應用模式下，屏幕的尺寸可以通過擴展屏幕的數量實現擴充。與屏幕同時擴充的還包括整個屏幕可以同時顯示的最大窗口數量。單屏幕下D1信號最大9個計算，一個100塊DID拼接應用的環境。最大可以同時顯示900的D1的圖像信號，以常規46寸拼接計算。約為20×3米的超大顯示屏幕。

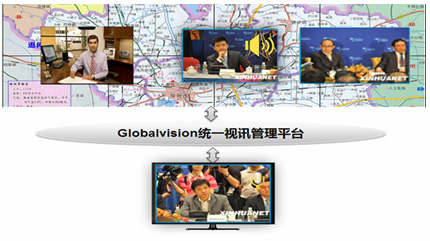

4.3音頻交互功能
GlobalVisionTM統一視訊管理平臺，各個節點之間可實現一對一或1對多的音頻傳輸。當屏幕出現多畫面顯示的時候，用戶可以通過主畫面選擇決定本地接收的是哪一路音頻。真正實現指揮調度音頻的交互。 |
|
 .
.
4.4視頻信號顯示優勢
接入GlobalVisionTM統一視訊管理平臺的所有監控視頻信號（兼容支持PAL /NTSC /SECAM制式）均可同時實時顯示于大屏幕上。可以實現單屏顯示、拼接顯示、任意大小顯示、跨屏顯示、任意縮放、漫游、全屏等顯示功能，并可實現視頻信號的分組切換、巡檢、預案顯示等功能。
• 單屏最大開窗數量
• 16路標清窗口
• 8路720P窗口
• 4路1200P窗口
4.5 預監顯示功能
GlobalVisionTM統一視訊管理平臺為用戶提供了，可以隨意放置在任何地點的預監控制系統。在預監控制系統上，用戶可以根據自身授予的權限不同。監視和控制監控點的圖像和設備狀態。用戶如果在預監點發現被監控的信息點的內容可疑，既可以通過預監界面的預警機制。發出警報向上級進行匯報。同時預警機制也可向下一級用戶提出跟進監控的命令。
4.6 系統分級、分權管理和日志管理功能
系統采取分級、分權管來保障信息的安全性。一級指揮中心可實現可以對下屬單位終端進行指揮、監視和控制。二級指揮中心只對本單位現場監控點進行指揮、監視和控制，而不能對其他單位監控點圖像進行指揮、監視和控制。首長可設置為對所有下屬單位具有監視和控制權，可以隨時任意監控瀏覽下屬監控點圖像。
系統終端分為業務管理終端和操作監視終端。業務管理終端主要供系統管理員用戶使用，完成對用戶、設備、網絡和視頻資源的管理；操作監視終端為各級用戶提供視頻操作和瀏覽界面。
4.7 多種視頻接入方式
|
RTSP流接入
支持標準RTSP流設備的網絡接口視頻信號的直接接入。常用于通用網絡監控?cái)z像機、流媒體播放器、流媒體網關、錄播服務器，通過網絡直接入統一視訊平臺。常用于指揮調度中心直接采集監控中心下屬的攝像頭圖像。指揮調度視頻顯示平臺和視頻媒體資訊服務器的直接對接。
IPSCREEN接入
在PC桌面大屏顯示方面，威視訊達開發了IPSCREEN軟件采集顯技術。此技術是通過在網絡計算機內安裝IPSCREEN服務端軟件，將PC上的桌面信息或需要顯示的信息通過運算，將數據無損壓縮后打包通過網絡傳輸給統一視訊平臺內的任意顯示單元（拼接、融合、單屏）。

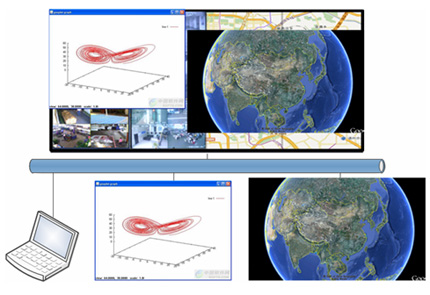

虛擬屏接入
VLSCREEN（簡稱VLS）是威視訊達公司開發的用以在客戶計算機上提供超高分辨率桌面的軟件，此軟件可安裝于GIS、GPS、SCADA、SIG等輸出超高分辨率畫面的服務器中。通過網絡形式直接把一般顯卡不能支持的超高分圖像發送相應的顯示單元，也可同時顯示給多個顯示單元。
VLS虛擬屏
無線視頻接入
IPSCREEN軟件采集技術，其IP視頻流支持無線網絡優化。支持windows系統的筆記本、平板電腦等設備。可以通過無線網形式向GlobalVisionTM統一視訊管理平臺發送PC桌面信息或需要顯示的窗口圖像信息。實現局域網空間內的流動應用。
實施意義
TV監控中心目前可同時顯示近300路信號，IPTV監控中心顯示系統與傳統TV監控系統相比，具有顯著的優勢，網絡化的集成設計讓電視中心的設備實現集中管理；多類型的視頻媒體信號接入顯示；音頻與視頻同時監看；上百路的視頻信號同時監看；整個方案豐富了電視監控中心的功能，提高了整體業務效率，可視化的操作使實際的業務流程、設備控制更為簡便快捷。
|
